　　锯齿波跳汰机是现代重选设备之一，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别砂金、锡、钛、赤铁、铁矿、煤等矿物，特别是在锰矿、重晶石选矿领域中得到了广泛应用。
　　传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。
　　锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时间短、下降时间长；克服了正弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量减少30%-40%，占地面积减少1/3，且冲程可调整，由于采用电磁调速电机进行驱动动，使冲次可无级调节。其性能达到国内先进水平，是目前较理想的节能重选设备之一。

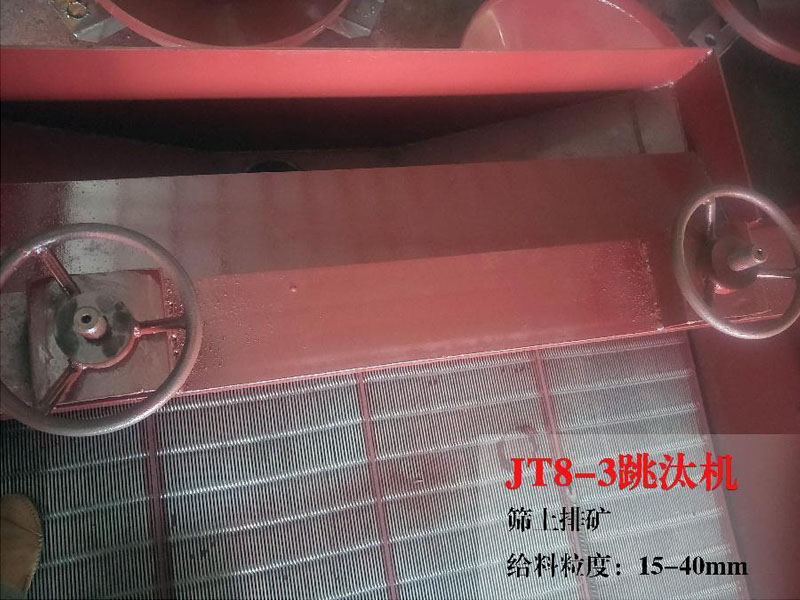

　　JT8-3筛上排矿宝石跳汰机是指精矿从筛上排料，适合2.5CM以上矿物使用，排料口有提升闸阀，可以根据矿物不同对排料精度和产量进行控制。跳汰机型号表述，比如4-2，前面的4代表整个跳汰机的跳室面积，2代表4个平方的跳室面积分成2个跳室，2个跳室以上的传动，可以分为一个电机传动或2个电机传动，三个跳室的可以分为2个电机传动，或三个电机传动。

排矿锯齿波跳汰机

JT1 - JT5宝石锯齿波跳汰机技术参数

项目
参数
型号

跳汰室

隔膜

给矿粒度mm

筛下补给水量m3/
吨矿

补给水压力
Mpa

处理量
t/h

电机
功率
kw

外形尺寸mm

重量
kg

备注

形状

面积m2

冲程mm

冲次
次/min

JT0.57-1

梯形

0.57

(M12凸轮)8.5—12
(M17凸轮)10—17
(M21凸轮)12—21

80-180

1-2

≥0.05

1.5-3

1.5

1550×780×1530

610

JT1-1

梯形

1.04

<10

2-3

2.5-5

2.2

2270×1110×1890

900

JT2-2

矩形

2.28

<10

2-4

5-10

3225×1550×2050

1640

JT3-1

梯形

12－30可调

50-125

<10

3-6

≥0.05

7.5-15

5.5

2745×2000×3030

3085

JT4-2

矩形

25－57五种凸轮可调

<25

4-8

8-20

7.5

4240×1990×2750

3098

大颗粒跳汰机

JT4-2A

矩形

25－57五种凸轮可调

<25

4-8

8-20

4×2　　　　　　

4240×1990×2750

3500

大颗粒跳汰机
双传动

JT5-2

梯形

4.86

12-30可调

<10

3-6

12-25

7.5

3600×2000×2600

4500

JT8-3筛下排矿宝石锯齿波跳汰机技术参数

项目
参数
型号

跳汰室

隔膜

给矿粒度mm

筛下补给水量m3/
吨矿

补给水压力
Mpa

处理量
t/h

电机
功率
kw

外形尺寸mm

重量
kg

出厂单价
(不含税&运费，税率13%)

形状

面积m2

冲程mm

冲次
次/min

JT8-3
筛下排矿

矩形

M20、M25、M30

60－120次/分

<15

5-10

≥0.1

10-25

5.5*3

6024×2010×2610

5400

JT8-3
筛上排矿

矩形

M20、M25、M30

15-40

5-10

10-25

5.5*3

6024×2010×2610

5400

排矿宝石跳汰机
